Apinizer Kurulumu ve Ayarları

Giriş

Apinizer, Kubernetes Platformu üzerinde çalışan, API Manager (Yönetim Konsolu), API Gateway ve API Cache Server isimlerinde üçü temel beş bileşenden oluşur.

API Manager (Yönetim Konsolu)

API Gateway

Apinizer’in en önemli bileşenidir. İstemcilerden gelen isteklerin karşılandığı noktadır. Aynı zamanda Politika Uygulama Noktası (Policy Enforcement Point) olarak görev yapar. Gelen isteği tanımlanmış politikalara uygun şekilde işleyerek ilgili Backend API/Servise yönlendirir. Yönlendirme yaparken yük dengeleyici olarak çalışabilir. TLS/SSL sonlandırması burada yapılır. Backend API/Servisten dönen yanıtı da yine tanımlı politikalara uygun olarak işleyerek istemciye gönderir. Bu esnada yapılan tüm işlemleri kayıt altına alarak asenkron olarak log sunucusuna gönderir. Hassas verilerin kayıt altına alınması işini, belirlenen kurallara (silme, maskeleme, şifreleme) uygun şekilde ele alır. Her Gateway bir Ortam’a (Environment) ait olup, ayarları çalıştığı Ortam’a göre değişir. Apinizer’de birden fazla Ortam ve her bir Ortam’da da birden fazla Gateway olabilir.

API Cache Server

API Cache Server, dağıtılmış önbellekte saklayarak hem bileşenlerinin paylaştığı verileri yönetir, hem de performans iyileştirmesi sağlar.

Apinizer imajları Kubernetes ortamına deploy edildikten sonra Apinizer tarafından size verilen Lisans Anahtarını veri tabanına eklemeniz gerekir.

Apinizer kurulumu önce API Manager’ın kurulumu daha sonra Gateway ve Cache Server’ların çalışacağı ortamların tanımlanması ile devam eder.

Kurulum Öncesi Adımlar

Apinizer kurulumuna başlamadan önce, sunucularınızda Kubernetes Cluster, Replicaset MongoDB, isteğe bağlı olarak API Trafik ve Analitik verileri Apinizer üzerinden yönetilecekse Elasticsearch’ün kurulu olması gerekmektedir.

Kubernetes, MongoDB ve Log Sunucuları ortamlarınızda hazır ise bu bölümü atlayın.

Kubernetes Kurulumu

Kubernetes cluster kurulumunu öğrenin

MongoDB Kurulumu

MongoDB kurulumunu öğrenin

Elasticsearch Kurulumu

Elasticsearch kurulumunu öğrenin

Bulut Ortamlarına Kurulum

Bulut ortamlarına kurulum yapın

Çevrimdışı Kurulum

Çevrimdışı kurulum yapın

Kurulum ve Ayarlamalar

Kubernetes Yetkilerinin Tanımlanması ve Namespace’lerin Oluşturulması

Apinizer’ın oluşturulan Namespace’deki pod’lara erişim için Kubernetes API’sinin izinlerin tanımlanması gerekmektedir. Kubernetes’de ClusterRole ve ClusterRoleBinding, Kubernetes küme düzeyinde rol ve rol atama mekanizmalarını sağlar. Bu iki kaynak, küme yöneticilerinin ve uygulama geliştiricilerinin Kubernetes kaynaklarına erişim ve izinlerini yönetmelerini sağlar. Ortam (Environment) yönetimleri API Manager üzerinden yapılacaksa, Apinizer’ın Kubernetes API’lerine erişip, Namespace, Deployment, Pod, Service oluşturma, silme, güncelleme ve izleme işlemlerini yapabilmesi için yetkilerin tanımlanması gerekir.

Kubernetes yönetimi Apinizer ile yapılıyor ise

Aşağıdaki adımda, Kubernetes üzerinde Role ve RoleBinding oluşturup yetkiler tanımlanır. Bu adımda oluşturulacak tüm environment’lar için yetki verilir.

vi apinizer-role.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: apinizer
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: apinizer-role-binding
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: apinizer-role
subjects:
  - apiGroup: rbac.authorization.k8s.io
    kind: Group
    name: system:serviceaccounts
---
kind: ClusterRole
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: apinizer-role
rules:
  - apiGroups:
      - ''
    resources:
      - nodes
      - services
      - namespaces
      - pods
      - endpoints
      - pods/log
      - secrets
      - configmaps
    verbs:
      - get
      - list
      - watch
      - update
      - create
      - patch
      - delete
  - apiGroups:
      - apps
    resources:
      - deployments
      - replicasets
      - statefulsets
      - configmaps
    verbs:
      - get
      - list
      - watch
      - update
      - create
      - patch
      - delete

kubectl apply -f apinizer-role.yaml

Kubernetes yönetimi Apinizer ile yapılmıyor ise

Burada sadece Apinizer namespace’indeki manager uygulaması için yetkiler ayarlanır.

vi apinizer-manager-role.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: apinizer
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: manager-serviceaccount
  namespace: apinizer
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: apinizer-role
  namespace: apinizer
rules:
  - apiGroups:
      - ''
    resources:
      - services
      - namespaces
      - pods
      - endpoints
      - pods/log
      - secrets
    verbs:
      - get
      - list
      - watch
      - update
      - create
      - patch
      - delete
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: manager-serviceaccount-apinizer-role-binding
  namespace: apinizer
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: apinizer-role
subjects:
  - kind: ServiceAccount
    name: manager-serviceaccount
    namespace: apinizer

kubectl apply -f apinizer-manager-role.yaml

API Manager (Yönetim Konsolu) Kurulumu

API Manager, API’lerin, Politikaların, Kullanıcı, Credential’ların ve konfigürasyonların tanımladığı ve API Trafik ve Analitik verilerinin görüntülenip analiz edildiği web tabanlı bir yönetim arayüzüdür. API Manager’ın Kubernetes’e deployment’ı öncesi aşağıdaki değişkenleri kendi ortamınıza uygun şekilde konfigüre edin.

APINIZER_VERSION - Hangi Apinizer versiyonunu kuracağınızı belirten parametredir. Mevcut sürümleri görmek için lütfen tıklayınız. Yeni kurulumlarda her zaman en son sürümü kullanmanız önerilir. Sürüm notlarını incelemek için lütfen tıklayınız.
MONGO_DBNAME - Apinizer konfigürasyonları için kullanılacak veritabanı URL bilgisi. Varsayılan olarak “apinizerdb” ismi kullanılması önerilir.
MONGOX_IP ve MONGOX_PORT - MongoDB sunucularına ait IP ve port bilgileri. MongoDB varsayılan portu 27017’dir. Apinizer varsayılan olarak 25080 portunu kullanır.
MONGO_USERNAME ve MONGO_PASSWORD - MongoDB uygulamanıza ait Apinizer için tanımlanmış, ilgili veritabanı üzerinde yetkili ya da o veritabanı oluşturma yetkisine sahip olan kullanıcıya ait olan bilgiler.
YOUR_LICENSE_KEY - Apinizer tarafından tarafınıza gönderilen lisans anahtarı.
K8S_ANY_WORKER_IP - Apinizer kurulumu tamamlandığında herhangi bir web tarayıcıdan Apinizer Yönetim Konsolu arayüzüne erişebilmeniz için Kubernetes Cluster’ınızdan bir IP gerekmektedir. Bu genelde Kubernetes Worker sunucularından biri olarak tercih edilir ve daha sonra bir Yük Dağıtıcı (Load Balancer) ve DNS arkasına konulması önerilir.

Mongodb bilgileriyle secret oluşturulması

MongoDB veritabanı bağlantı bilgilerinizi kubernetes deployment’larda Encoded bir şekilde kayıtlı olması tavsiye edilmektedir. Bunun için Linux tabanlı bir işletim sisteminin terminalinde aşağıdaki adımları uygulayın.

DB_URL='mongodb://<MONGO_USERNAME>:<MONGO_PASSWORD>@<MONGO1_IP>:<MONGO1_PORT>,<MONGO2_IP>:<MONGO2_PORT>,<MONGO3_IP>:<MONGO3_PORT>/?authSource=admin&replicaSet=apinizer-replicaset'

DB_NAME=<MONGO_DBNAME>
# <MONGO_DBNAME> değişkeni için default önerimiz "apinizerdb" ismidir

echo -n ${DB_URL} | base64
# Bunun çıktısını bir sonraki adımda <ENCODED_URL> değişkeni yerine koyacağız

echo -n ${DB_NAME} | base64
# Bunun çıktısını bir sonraki adımda <ENCODED_DB_NAME> değişkeni yerine koyacağız
vi secret.yaml

Mongodb bilgileriyle secret yaml’ının hazırlanması:

apiVersion: v1
kind: Secret
metadata:
  name: mongo-db-credentials
  namespace: apinizer
type: Opaque
data:
  dbUrl: <ENCODED_URL>
  dbName: <ENCODED_DB_NAME>

kubectl apply -f secret.yaml

API Manager’in Kubernetes deployment’ı

Aşağıdaki örnek yaml dosyasını sistemlerinize uygun olacak şekilde değiştirerek Kubernetes Cluster’ınıza yükleyin.

vi apinizer-manager-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: apimanager
  namespace: apinizer
spec:
  replicas: 1
  selector:
    matchLabels:
      app: apimanager
      version: v1
  strategy:
    type: Recreate
  template:
    metadata:
      labels:
        app: apimanager
        version: v1
    spec:
      containers:
      - env:
        - name: JAVA_OPTS
          value: '-XX:MaxRAMPercentage=75.0 -Dlog4j.formatMsgNoLookups=true'
        - name: SPRING_PROFILES_ACTIVE
          value: prod
        - name: WORKER_DEPLOYMENT_TIMEOUT
          value: '120'
        - name: SPRING_SERVLET_MULTIPART_MAX_FILE_SIZE
          value: '70MB'
        - name: SPRING_SERVLET_MULTIPART_MAX_REQUEST_SIZE
          value: '70MB'
        - name: SPRING_DATA_MONGODB_URI
          valueFrom:
            secretKeyRef:
              key: dbUrl
              name: mongo-db-credentials
        - name: SPRING_DATA_MONGODB_DATABASE
          valueFrom:
            secretKeyRef:
              key: dbName
              name: mongo-db-credentials
        name: apimanager
        image: apinizercloud/apimanager:<APINIZER_VERSION>
        imagePullPolicy: IfNotPresent
        ports:
        - containerPort: 8080
          protocol: TCP
        resources:
          limits:
            cpu: 1
            memory: 3Gi
        startupProbe:
          failureThreshold: 10
          httpGet:
            path: /apinizer/management/health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 60
          periodSeconds: 30
          successThreshold: 1
          timeoutSeconds: 10
        readinessProbe:
          failureThreshold: 10
          httpGet:
            path: /apinizer/management/health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 60
          periodSeconds: 30
          successThreshold: 1
          timeoutSeconds: 10
        livenessProbe:
          failureThreshold: 10
          httpGet:
            path: /apinizer/management/health
            port: 8080
            scheme: HTTP
          initialDelaySeconds: 60
          periodSeconds: 30
          successThreshold: 1
          timeoutSeconds: 10
      dnsPolicy: ClusterFirst
      restartPolicy: Always
      hostAliases:
      - ip: "<IP_ADDRESS>"
        hostnames:
        - "<DNS_ADDRESS_1>"
        - "<DNS_ADDRESS_2>"

Eğer Ortamlar Apinizer Üzerinden Yönetilmeyecekse Manager’ın Deployment’ı DeğiştirilirDeployment objelerinin gerekli ServiceAccount’a bind olabilmesi için spec alanına aşağıdaki gibi serviceAccountName alanı eklenir:

spec:
  serviceAccountName: manager-serviceaccount

Ortam DeğişkenleriApinizer API Manager, Spring Boot alt yapısından çalışır. Spring Boot’da Ortam değişkenlerini genellikle alt çizgi (_) kullanarak ve büyük harfle ifade eder. Bu nedenle örneğin, spring.servlet.multipart.max-file-size ve spring.servlet.multipart.max-request-size özelliklerini ortam değişkenleri olarak ayarlarken alt çizgi kullanmanız gerekebilir.Örnek: SPRING_SERVLET_MULTIPART_MAX_FILE_SIZE ve SPRING_SERVLET_MULTIPART_MAX_REQUEST_SIZE ortam değişkenlerini olarak tanımlayabilirsiniz.Eğer NGINX gibi bir proxy sunucu kullanıyorsanız ve dosya yükleme limitini artırmak istiyorsanız, NGINX yapılandırma dosyasına aşağıdaki ayarı eklemeniz gerekmektedir:

http {
  ...
  client_max_body_size 70M; # 70MB dosya limiti
  ...
}

Ortam DeğişkenleriDeployment işlemleri veri bütünlüğünün sağlanması amacıyla senkron olarak yapılmaktadır. WORKER_DEPLOYMENT_TIMEOUT parametresi, API Manager üzerinden veya Management API ile yapılan deploy işleminin kaç saniye sonra zaman aşımına uğrayacağını ifade eder.

env:
  - name: WORKER_DEPLOYMENT_TIMEOUT
    value: '120'

API Manager için Kubernetes Servis oluşturun:

vi apinizer-manager-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: apimanager
  namespace: apinizer
  labels:
    app: apimanager
spec:
  selector:
    app: apimanager
  type: NodePort
  ports:
    - name: http
      port: 8080
      nodePort: 32080

kubectl apply -f apinizer-manager-deployment.yaml
kubectl apply -f apinizer-manager-service.yaml

API Manager Kubernetes üzerinde deploy olurken manager isminde ve NodePort tipinde bir Kubernetes servisi oluşturur. Bu servis kubernetes dışından API Manager’a erişim için gereklidir. Ancak sizi bu servisi silip Ingress veya kurumunuzda bağlantı yöntemi için hangi yapıyı kullanıyorsanız ona göre uyarlayabilirsiniz.

Bu işlem sonrasında oluşturulan pod’u takip etmek ve logunu incelemek için aşağıdaki ilk kodu çalıştırıp pod ismi alınır ve ikinci kodda kullanılır.

kubectl get pods -n apinizer
kubectl logs <PODADI> -n apinizer

Apinizer imajları Kubernetes ortamına deploy edildikten sonra Apinizer tarafından size verilen Lisans Anahtarını veri tabanına eklemeniz gerekir.

API Manager lisans anahtarının girilmesi

Apinizer tarafından size verilen Lisans Anahtarını aşağıdaki gibi bir .js dosyasında güncelleyip veri tabanındaki lisans bilgisi güncellenebilir.

vi license.js

db.general_settings.updateOne(
  {"_class":"GeneralSettings"},
  { $set: { licenseKey: '<YOUR_LICENSE_KEY>'}}
)

Oluşturulan license.js MongoDB sunucusu üzerinde çalıştırılır. Matched = 1 şeklinde bir sonuç görülmesi beklenir.

mongosh mongodb://<MONGODB_IP>:<MONGO_PORT>/<MONGO_DBNAME> --authenticationDatabase "admin" -u "apinizer" -p '<MONGO_PASSWORD>' < license.js

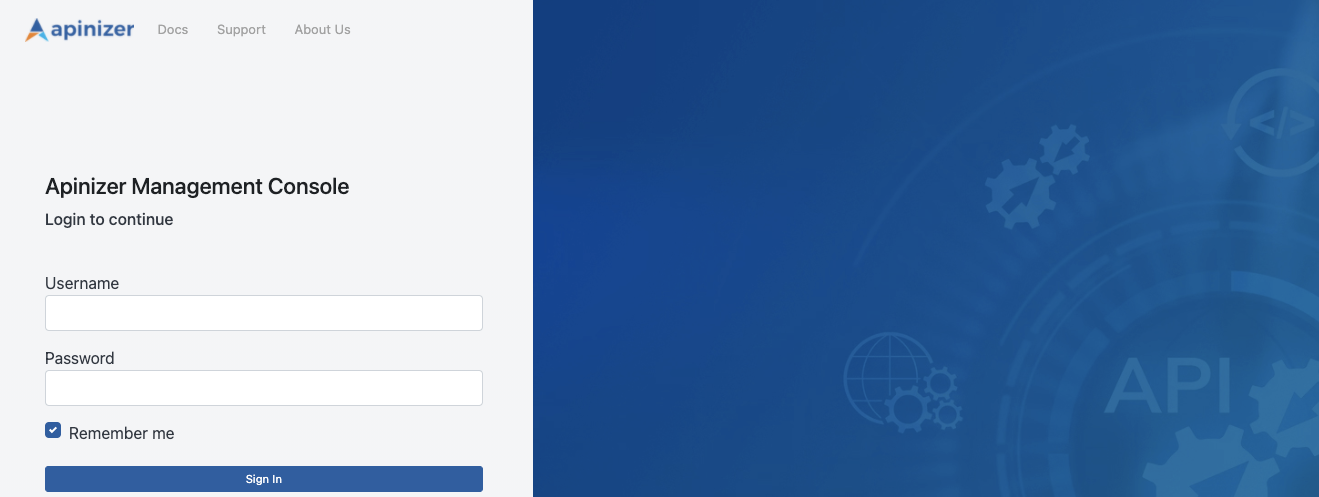

Kurulum işlemi başarılı olduysa aşağıdaki adresten Apinizer API Manager (Yönetim Konsolu’na) erişebilirsiniz.

http://<K8S_ANY_WORKER_IP>:32080

Varsayılan Kullanıcı Adı: admin Varsayılan Kullanıcı Parola: Apinizer destek ekibinden yardım isteyin.

Apinizer Yönetim Konsoluna ilk girişiniz sonrasında şifrenizi değiştirmeniz önerilir.

Apinizer Manager’ı SSL ile Başlatmak

SSL/TLS ile Apinizer Modüllerini Başlatma adresindeki kılavuzdan gerçekleştirebilirsiniz.

Bağlantı Yönetimi (Connection Management) Sayfalarında Yapılacak Ayarlar

Apinizer üzerinden akacak trafik loglarının nereye gönderileceği bilgisinin Apinizer’a tanımlanması gerekmektedir. Bu tanımlama Bağlantı Konfigürasyonları sayfasındaki Konnektörler aracılığıyla yapılmaktadır. Eğer özel bir seçiminiz yoksa Apinizer’ın Analitik ve İzleme kabiliyetlerinden tam manada yararlanabilmeniz için veri yönetimi de Apinizer’dan ayarlanacak şekilde bir Elasticsearch konnektörü kullanabilirsiniz. Bu işlemler için kullanacağınız uygulamalara ait bağlantı tanımlarını Sistem Ayarları → Bağlantı Yönetimi sekmesindeki altındaki konnektörlere ayrılmış sayfalardan yapabilirsiniz. API Trafik ve API Analitik verilerinizi kendi Log sistemleriniz ile yönetecekseniz size uygun entegrasyon ayarlarından uygun gördükleriniz tanımlanabilir.

Genel Ayarlar (System Settings) Sayfasında Yapılacak Ayarlar

Sistem Ayarları → Genel Ayarlar sayfasına giderek burada;

Sistem üzerinden sunacağınız servisleri sunarken ilgili Worker ortamlarına tanımladığınız adreslerin sonuna bir değer eklenip eklenmeyeceği,
Apinizer’ın üzerinde bulunduğu kubernetes ortamını Apinizer üzerinden yönetip yönetmeyeceğinizi,
Log ayarları kapalı durumda olsa bile hatalı mesajlara ait logların bağlı konnektörlere gönderilip gönderilmeyeceği,
Yönetim Konsolu arayüzüne giriş ve oturumda kalma süreleri ile ilgili ayarları,
Her bir proxy’de tutulacak olan geri alma noktalarının sayıları,
Uygulama log ve token log’larının tutulacağı/gönderileceği uygulamalar

ile ilgili değişiklikler yapılabilmektedir. Burada kurumunuz için uygun olan tanımlar yapılmalıdır. Bu sayfa hakkında detaylı bilgi için tıklayınız.

Gateway Ortamları (Gateway Environment) Sayfasında Yapılacak Ayarlar

Sistem Ayarları → Ağ Geçitleri sayfasında en az bir ortam (environment) oluşturularak yayınlanmalıdır. Uygun bir ortam ismi verilerek konteynırlara lisansınıza ve sunucu miktarınıza uygun kaynaklar ile ayarlar girilir. Bu ortam ismi aynı zamanda ilgili ortamdaki uygulamaların çalışacağı kubernetes namespace’i olacaktır. Ardından Log yazmak istediğiniz ortamlara, Konnektör tanımları yapılarak ortamların log yazması sağlanır.

Kubernetes yönetimi Apinizer ile yapılıyor ise

Gateway Runtime’ları sayfası hakkında detaylı bilgi için tıklayınız. Burada yeni bir ortam seçeneği ile açılan sayfada ortamı hangi namespace’te oluşturacağınız, hangi adres üzerinden açacağınız, hangi konnektörleri bağlayacağınız gibi genel ayarlar ile worker ve cache uygulamalarının kaynakları ve JVM parametreleri ayarlanır ve ortam yayınlanır.

Kubernetes yönetimi Apinizer ile yapılmıyor ise

Gateway Runtime oluştururken Uzak Gateway (Remote Gateway) seçeneğini seçerek mevcut Kubernetes tanımlarını Apinizer platformuna tanımlayabilirsiniz. Detaylı bilgi için Gateway Runtime’ları sayfasına bakabilirsiniz. Gerekli rol atamalarında worker ve cache’in çalışacağı namespace oluşturularak bu namespace içerisine yetkiler ayarlanır, worker ve cache adında iki tane deployment dosyası ve bu deploymentlardan sonra oluşacak pod’lara erişim için kubernetes servisleri oluşturulmalıdır.

Worker ve Cache için role ve rolebinding’leri oluşturma

Oluşturulacak ortamların isimleri önden belirlenmeli ve <WORKER_CACHE_NAMESPACE> değişkenleri bu şekilde ayarlanarak, oluşturulacak her ortam için aşağıdaki adımlar uygulanmalıdır.

vi apinizer-worker-cache-role-ns.yaml

apiVersion: v1
kind: Namespace
metadata:
  name: <WORKER_CACHE_NAMESPACE>
---
kind: Role
apiVersion: rbac.authorization.k8s.io/v1
metadata:
  name: worker-cache-role
  namespace: <WORKER_CACHE_NAMESPACE>
rules:
  - apiGroups:
      - ''
    resources:
      - services
      - namespaces
      - pods
      - endpoints
      - pods/log
      - secrets
    verbs:
      - get
      - list
      - watch
      - update
      - create
      - patch
      - delete
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: manager-serviceaccount-worker-cache-role-binding
  namespace: <WORKER_CACHE_NAMESPACE>
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: worker-cache-role
subjects:
  - kind: ServiceAccount
    name: manager-serviceaccount
    namespace: <WORKER_CACHE_NAMESPACE>

vi apinizer-worker-cache-rolebinding.yaml

apiVersion: v1
kind: ServiceAccount
metadata:
  name: worker-cache-serviceaccount
  namespace: <WORKER_CACHE_NAMESPACE>
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: worker-cache-serviceaccount-apinizer-role-binding
  namespace: apinizer
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: apinizer-role
subjects:
  - kind: ServiceAccount
    name: worker-cache-serviceaccount
    namespace: <WORKER_CACHE_NAMESPACE>
---
apiVersion: rbac.authorization.k8s.io/v1
kind: RoleBinding
metadata:
  name: worker-cache-serviceaccount-worker-cache-role-binding
  namespace: <WORKER_CACHE_NAMESPACE>
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: Role
  name: worker-cache-role
subjects:
  - kind: ServiceAccount
    name: worker-cache-serviceaccount
    namespace: <WORKER_CACHE_NAMESPACE>

kubectl apply -f apinizer-worker-cache-role-ns.yaml
kubectl apply -f apinizer-worker-cache-rolebinding.yaml

Worker ve Cache deployment’larını oluşturma

vi apinizer-worker-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: worker
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  replicas: 1
  selector:
    matchLabels:
      app: worker
  strategy:
    type: "RollingUpdate"
    rollingUpdate:
      maxUnavailable: 75%
      maxSurge: 1
  template:
    metadata:
      labels:
        app: worker
    spec:
      serviceAccountName: worker-cache-serviceaccount
      containers:
        - name: worker
          image: apinizercloud/worker:<APINIZER_VERSION>
          imagePullPolicy: IfNotPresent
          env:
            - name: JAVA_OPTS
              value: -server -XX:MaxRAMPercentage=75.0 -Dhttp.maxConnections=4096 -Dlog4j.formatMsgNoLookups=true
            - name: tuneWorkerThreads
              value: "1024"
            - name: tuneWorkerMaxThreads
              value: "4096"
            - name: tuneBufferSize
              value: "16384"
            - name: tuneIoThreads
              value: "4"
            - name: tuneBacklog
              value: "10000"
            - name: tuneRoutingConnectionPoolMaxConnectionPerHost
              value: "1024"
            - name: tuneRoutingConnectionPoolMaxConnectionTotal
              value: "4096"
            - name: tuneReadTimeout
              value: "30000"
            - name: tuneNoRequestTimeout
              value: "60000"
            - name: SPRING_DATA_MONGODB_DATABASE
              value: null
              valueFrom:
                secretKeyRef:
                  name: mongo-db-credentials
                  key: dbName
            - name: SPRING_DATA_MONGODB_URI
              value: null
              valueFrom:
                secretKeyRef:
                  name: mongo-db-credentials
                  key: dbUrl
            - name: SPRING_PROFILES_ACTIVE
              value: prod
          lifecycle:
            preStop:
              exec:
                command:
                  - /bin/sh
                  - -c
                  - sleep 10
          livenessProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8091
              scheme: HTTP
            initialDelaySeconds: 60
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
          ports:
            - containerPort: 8091
              protocol: TCP
          readinessProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8091
              scheme: HTTP
            initialDelaySeconds: 60
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
          resources:
            limits:
              cpu: 4
              memory: 4Gi
          startupProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8091
              scheme: HTTP
            initialDelaySeconds: 60
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
      restartPolicy: Always
      hostAliases:
        - ip: "<IP_ADDRESS>"
          hostnames:
            - "<DNS_ADDRESS_1>"
            - "<DNS_ADDRESS_2>"

Eğer Gateway’in türü HTTP+Websocket olarak belirlenecekse http2Enabled parametresinin false olarak girilmesi önerilmektedir bkz.

- name: http2Enabled
  value: "false"

Worker uygulaması HTTPS ile sunulmak istenilirse yukarıdaki yaml’da livenessProbe, readinessProbe ve startupProbe’ların altındaki port değeri 8443, scheme değeri HTTPS olarak verilmelidir.

Worker deployment içindeki spec.selector.matchLabels.app ve spec.template.metadata.labels.app etiketleri, apinizer’ın worker pod’larını doğru şekilde tanıyıp kontrol etmesini sağlar. Bu etiketlerin değiştirilmesi, pod’ların doğru şekilde seçilmesini engelleyebilir ve sistemin işleyişini bozabilir. Bu nedenle, bu etiketlerin değerleri değiştirilmemelidir.

vi apinizer-cache-deployment.yaml

apiVersion: apps/v1
kind: Deployment
metadata:
  name: cache
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  replicas: 1
  selector:
    matchLabels:
      app: cache
  strategy:
    type: "RollingUpdate"
    rollingUpdate:
      maxUnavailable: 75%
      maxSurge: 1
  template:
    metadata:
      labels:
        app: cache
    spec:
      serviceAccountName: worker-cache-serviceaccount
      containers:
        - name: cache
          image: apinizercloud/cache:<APINIZER_VERSION>
          imagePullPolicy: IfNotPresent
          env:
            - name: JAVA_OPTS
              value: -server -XX:MaxRAMPercentage=75.0 -Dhttp.maxConnections=1024 -Dlog4j.formatMsgNoLookups=true
            - name: SPRING_PROFILES_ACTIVE
              value: prod
            - name: SPRING_DATA_MONGODB_DATABASE
              value: null
              valueFrom:
                secretKeyRef:
                  name: mongo-db-credentials
                  key: dbName
            - name: SPRING_DATA_MONGODB_URI
              value: null
              valueFrom:
                secretKeyRef:
                  name: mongo-db-credentials
                  key: dbUrl
            - name: CACHE_SERVICE_NAME
              value: cache-hz-service
            - name: CACHE_QUOTA_TIMEZONE
              value: +03:00
            - name: SERVER_TOMCAT_MAX_THREADS
              value: "1024"
            - name: SERVER_TOMCAT_MIN_SPARE_THREADS
              value: "512"
            - name: SERVER_TOMCAT_ACCEPT_COUNT
              value: "512"
            - name: SERVER_TOMCAT_MAX_CONNECTIONS
              value: "1024"
            - name: SERVER_TOMCAT_CONNECTION_TIMEOUT
              value: "20000"
            - name: SERVER_TOMCAT_KEEPALIVE_TIMEOUT
              value: "60000"
            - name: SERVER_TOMCAT_MAX_KEEPALIVE_REQUESTS
              value: "10000"
            - name: SERVER_TOMCAT_PROCESSOR_CACHE
              value: "512"
            - name: HAZELCAST_IO_WRITE_THROUGH
              value: "false"
            - name: HAZELCAST_MAP_LOAD_CHUNK_SIZE
              value: "10000"
            - name: HAZELCAST_MAP_LOAD_BATCH_SIZE
              value: "10000"
            - name: HAZELCAST_CLIENT_SMART
              value: "true"
            - name: HAZELCAST_MAPCONFIG_BACKUPCOUNT
              value: "1"
            - name: HAZELCAST_MAPCONFIG_READBACKUPDATA
              value: "false"
            - name: HAZELCAST_MAPCONFIG_ASYNCBACKUPCOUNT
              value: "0"
            - name: HAZELCAST_OPERATION_RESPONSEQUEUE_IDLESTRATEGY
              value: "block"
            - name: HAZELCAST_MAP_WRITE_DELAY_SECONDS
              value: "5"
            - name: HAZELCAST_MAP_WRITE_BATCH_SIZE
              value: "100"
            - name: HAZELCAST_MAP_WRITE_COALESCING
              value: "true"
            - name: HAZELCAST_MAP_WRITE_BEHIND_QUEUE_CAPACITY
              value: "100000"
          ports:
            - containerPort: 8090
            - containerPort: 5701
          resources:
            limits:
              cpu: 1
              memory: 1024Mi
          lifecycle:
            preStop:
              exec:
                command:
                  - /bin/sh
                  - -c
                  - sleep 10
          livenessProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8090
              scheme: HTTP
            initialDelaySeconds: 120
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
          readinessProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8090
              scheme: HTTP
            initialDelaySeconds: 120
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
          startupProbe:
            failureThreshold: 10
            httpGet:
              path: /apinizer/management/health
              port: 8090
              scheme: HTTP
            initialDelaySeconds: 120
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 10
      restartPolicy: Always
      hostAliases:
        - ip: "<IP_ADDRESS>"
          hostnames:
            - "<DNS_ADDRESS_1>"
            - "<DNS_ADDRESS_2>"

Ortam DeğişkenleriBu environment değişkenleri, YAML dosyasına eklenerek Tomcat’in iş parçacığı ve bağlantı yönetimi ile Hazelcast’in veri yükleme, yedekleme ve write-behind davranışları yapılandırılır.Tomcat Ayarları:

SERVER_TOMCAT_MAX_THREADS: Tomcat’in işleyebileceği maksimum eşzamanlı iş parçacığı (thread) sayısı
SERVER_TOMCAT_MIN_SPARE_THREADS: Tomcat’in hazırda beklettiği minimum boş thread sayısı
SERVER_TOMCAT_ACCEPT_COUNT: Tüm thread’ler meşgulken sıraya alınabilecek maksimum bağlantı sayısı
SERVER_TOMCAT_MAX_CONNECTIONS: Tomcat’in aynı anda kabul edebileceği maksimum bağlantı sayısı
SERVER_TOMCAT_CONNECTION_TIMEOUT: Bağlantı zaman aşımı süresi (milisaniye)
SERVER_TOMCAT_KEEPALIVE_TIMEOUT: Keep-alive bağlantılarının zaman aşımı süresi (milisaniye)
SERVER_TOMCAT_MAX_KEEPALIVE_REQUESTS: Bir keep-alive bağlantısı üzerinden işlenebilecek maksimum istek sayısı
SERVER_TOMCAT_PROCESSOR_CACHE: İşlemci önbelleğindeki maksimum processor sayısı

Hazelcast Ayarları:

HAZELCAST_IO_WRITE_THROUGH: Hazelcast write-through modunun açık olup olmadığı
HAZELCAST_MAP_LOAD_CHUNK_SIZE: Map yüklemesinde kullanılacak yığın (chunk) boyutu
HAZELCAST_MAP_LOAD_BATCH_SIZE: Map yüklemesinde kullanılacak batch boyutu
HAZELCAST_CLIENT_SMART: Hazelcast client’ın akıllı yönlendirme (smart routing) kullanıp kullanmayacağı
HAZELCAST_MAPCONFIG_BACKUPCOUNT: Hazelcast map verisinin kaç yedek kopyasının tutulacağı
HAZELCAST_MAPCONFIG_READBACKUPDATA: Yedek kopyalardan okuma yapılacak mı?
HAZELCAST_MAPCONFIG_ASYNCBACKUPCOUNT: Asenkron yedekleme kopya sayısı
HAZELCAST_OPERATION_RESPONSEQUEUE_IDLESTRATEGY: Hazelcast yanıt kuyruğu boşta stratejisi (örneğin: block, busyspin, backoff)
HAZELCAST_MAP_WRITE_DELAY_SECONDS: Map write-behind özelliği için gecikme süresi (saniye)
HAZELCAST_MAP_WRITE_BATCH_SIZE: Map write-behind özelliği için batch boyutu
HAZELCAST_MAP_WRITE_COALESCING: Write-behind işlemlerinde birleştirme (coalescing) yapılacak mı?
HAZELCAST_MAP_WRITE_BEHIND_QUEUE_CAPACITY: Write-behind kuyruğunun maksimum kapasitesi

Eğer HAZELCAST_OPERATION_RESPONSEQUEUE_IDLESTRATEGY parametresini "backoff" ayarlarsanız: Pod’un CPU limitinin %90-100’ünü sürekli kullanacaktır. Bu durum %5-10 performans artışı sağlayabilir ancak Cache pod’unun CPU kaynaklarının limitini tüketir.

kubectl apply -f apinizer-worker-deployment.yaml
kubectl apply -f apinizer-cache-deployment.yaml

Worker ve Cache için servis oluşturma

vi apinizer-worker-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: worker-management-api-http-service
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  ports:
    - port: 8091
      protocol: TCP
      targetPort: 8091
  selector:
    app: worker
  type: ClusterIP
---
# Eğer, Gateway'inizin İletişim Protokolü Türü HTTP veya websocket ise aşağıdaki
apiVersion: v1
kind: Service
metadata:
  name: worker-http-service
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  ports:
    - nodePort: 30080
      port: 8091
      protocol: TCP
      targetPort: 8091
  selector:
    app: worker
  type: NodePort
---
# Eğer, Gateway'inizin İletişim Protokolü Türü gRPC ise aşağıdaki
apiVersion: v1
kind: Service
metadata:
  name: worker-grpc-service
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  ports:
    - nodePort: 30152
      port: 8094
      protocol: TCP
      targetPort: 8094
  selector:
    app: worker
  type: NodePort

Worker HTTPS ile sunulmak istenilirse yukarıdaki yaml’da port ve targetPort değerleri 8443 olarak verilmelidir.

vi apinizer-cache-service.yaml

apiVersion: v1
kind: Service
metadata:
  name: cache-http-service
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  ports:
    - port: 8090
      protocol: TCP
      targetPort: 8090
  selector:
    app: cache
  type: ClusterIP
---
apiVersion: v1
kind: Service
metadata:
  name: cache-hz-service
  namespace: <WORKER_CACHE_NAMESPACE>
spec:
  ports:
    - port: 5701
      protocol: TCP
      targetPort: 5701
  selector:
    app: cache
  type: ClusterIP

Mongodb secret’ını Apinizer namespace’lerinden yeni oluşturulan namespace’lere kopyalama

Gateway ve Cache Server uygulamaları da MongoDB’ye bağlanacağı için, Manager uygulaması için oluşturulan secret diğer namespace’lere kopyalanır. Aşağıdaki örnek apinizer namespace’inde olan bir secret’i ilgili namespace’ine kopyalar.

kubectl get secret mongo-db-credentials -n apinizer -o yaml | sed 's/namespace: apinizer/namespace: <WORKER_CACHE_NAMESPACE>/' | kubectl create -f -

Oluşturulan .yaml dosyalarını kubernetes ortamına yükleyin.

kubectl apply -f apinizer-worker-service.yaml
kubectl apply -f apinizer-cache-service.yaml

Kubernetes ortamınıza Worker ve Cache uygulamalarını kurduktan sonra Apinizer API Manager’dan Sunucu Yönetimi Bölümüne giderek oluşturacağınız Kubernetes Namespace’i Apinizer’a Ortam (Environment) olarak ekleyin. Buradaki Environment ismi Kubernetes’deki Namespace’iniz ile aynı isimde olmalıdır.

Oluşturulan ortamlara Log Konnektörü eklenmesi

Oluşturulan ortamlara en az bir Log konnektörü bağlanmalıdır. Ortamlara Log Konnektörü eklenmesi ile ilgili detaylı bilgi için tıklayınız. Yukarıdaki adımları tamamladıktan sonra, tekrar API Manager üzerinde Sunucu Yönetimi bölümüne giderek tanımlamış olduğunuz Environment’ı published olarak güncelleyin.

Yedekleme Yönetimi/Yedek Ayarları (Backup Management/Configuration) Sayfasında Yapılacak Ayarlar

Apinizer konfigürasyonel verilerinin ve Genel Ayarlar sayfasında ayarladıysanız log ve token kayıtlarının tutulduğu veritabanının yedeklemesi, ilgili (birden fazla varsa buradaki ayarda belirtilecek olan) sunucuda dump dosyası çıkartılarak yapılabilir. Bu dosyanın her halükarda kurumunuzun sistem ekibi çalışanları tarafından güvenli bir sunucuya da yedeklenmesi önerilmektedir. Bu sayfayla ilgili detaylı bilgi için tıklayınız.

Diğer Ayarlar

Apinizer Yönetim Konsoluna giriş yaptığınız “admin” isimli kullanıcı hesabının şifresini lütfen ilk girişte sağ üstteki hızlı menü altındaki Parola Değiştir sayfasından değiştirin ve güvenli bir şekilde not alın. Kullanıcı yönetiminin yapıldığı Kullanıcılar sayfası hakkında detaylı bilgi için tıklayınız. Yönetim konsoluna girişte kullanıcıların LDAP/Active Directory’de bulunan şifrelerini kullanmasını istiyorsanız detaylı bilgi için tıklayınız. Apinizer’da kullanacağınız bir çok özellik loglarını konfigürasyon verilerinin tutulduğu veritabanına yazar. Bu bilgiler kurumunuz politakalarına göre gerekli olmayan loglardansa bu verilerin neler olduğu ve bu büyümenin nasıl kontrol altında tutulacağı ile ilgili detaylı bilgi için tıklayınız. Apinizer trafik logları için Apinizer yönetimindeki Elasticsearch’ü kullanıyorsanız ve yedeklemesinin belirli sürelerde snapshot’lar alınarak yapılmasını tercih ediyorsanız, bu işlemleri detaylı şekilde yapabilmek için tıklayınız. Apinizer kurulumunda Worker ortamlarının açıldığı port’lar ve üzerinde çalıştığı sunuculara DNS yönlendirmesi yapılması önemle tavsiye edilmektedir. Bunun için kurumunuz çalışanlarına Apinizer’ın hangi sunucu ve portlardan açıldığını ve bu adreslere hangi DNS’ler ile erişilmesi gerektiği iletilmelidir. Eğer kurumunuz kamunet ağına dahilse ve Apinizer kamunet ağına direk erişecekse Apinizer sunucularının çıkışları kamunet IP’nizmiş gibi çıkabilmelidir. NAT’lama denen bu işlemi kurumunuz güvenlik duvarı yöneticilerinin ayarlaması gerekmektedir. Eğer kurumunuz Nüfus ve Vatandaşlık İşleri Genel Müdürlüğü’nün sunduğu KPS (Kimlik Paylaşım Sistemi) servislerini Apinizer üzerinden kullanmak istiyorsa kurumunuza ait kps bilgileri KPS Ayarı sayfasından yönetim konsoluna girilmelidir.

Tebrikler! Buraya kadar başarıyla geldiyseniz Apinizer kurulumu ve ayarları tamamlanmış demektir.

Sonraki Adımlar

API Portal Kurulumu

API Developer Portal kurulumunu öğrenin

API Integration Kurulumu

API Integration kurulumunu öğrenin

Multi-Region Kurulum

Multi-Region kurulumunu öğrenin

Kubernetes Kurulumu

Kubernetes kurulumunu öğrenin

Apinizer Kurulumu

Altyapı Bileşenleri Kurulumu

Apinizer Güncellemesi

Giriş

API Manager (Yönetim Konsolu)

API Gateway

API Cache Server

Kurulum Öncesi Adımlar

Kubernetes Kurulumu

MongoDB Kurulumu

Elasticsearch Kurulumu

Bulut Ortamlarına Kurulum

Çevrimdışı Kurulum

Kurulum ve Ayarlamalar

Kubernetes Yetkilerinin Tanımlanması ve Namespace’lerin Oluşturulması

Kubernetes yönetimi Apinizer ile yapılıyor ise

Kubernetes yönetimi Apinizer ile yapılmıyor ise

API Manager (Yönetim Konsolu) Kurulumu

Mongodb bilgileriyle secret oluşturulması

API Manager’in Kubernetes deployment’ı

API Manager lisans anahtarının girilmesi

Apinizer Manager’ı SSL ile Başlatmak

Bağlantı Yönetimi (Connection Management) Sayfalarında Yapılacak Ayarlar

Genel Ayarlar (System Settings) Sayfasında Yapılacak Ayarlar

Gateway Ortamları (Gateway Environment) Sayfasında Yapılacak Ayarlar

Kubernetes yönetimi Apinizer ile yapılıyor ise

Kubernetes yönetimi Apinizer ile yapılmıyor ise

Worker ve Cache için role ve rolebinding’leri oluşturma

Worker ve Cache deployment’larını oluşturma

Worker ve Cache için servis oluşturma

Mongodb secret’ını Apinizer namespace’lerinden yeni oluşturulan namespace’lere kopyalama

Oluşturulan ortamlara Log Konnektörü eklenmesi

Yedekleme Yönetimi/Yedek Ayarları (Backup Management/Configuration) Sayfasında Yapılacak Ayarlar

Diğer Ayarlar

Sonraki Adımlar

API Portal Kurulumu

API Integration Kurulumu

Multi-Region Kurulum

Kubernetes Kurulumu

Apinizer Kurulumu

Altyapı Bileşenleri Kurulumu

Apinizer Güncellemesi

​Giriş

​API Manager (Yönetim Konsolu)

​API Gateway

​API Cache Server

​Kurulum Öncesi Adımlar

Kubernetes Kurulumu

MongoDB Kurulumu

Elasticsearch Kurulumu

Bulut Ortamlarına Kurulum

Çevrimdışı Kurulum

​Kurulum ve Ayarlamalar

​Kubernetes Yetkilerinin Tanımlanması ve Namespace’lerin Oluşturulması

​Kubernetes yönetimi Apinizer ile yapılıyor ise

​Kubernetes yönetimi Apinizer ile yapılmıyor ise

​API Manager (Yönetim Konsolu) Kurulumu

​Mongodb bilgileriyle secret oluşturulması

​API Manager’in Kubernetes deployment’ı

​API Manager lisans anahtarının girilmesi

​Apinizer Manager’ı SSL ile Başlatmak

​Bağlantı Yönetimi (Connection Management) Sayfalarında Yapılacak Ayarlar

​Genel Ayarlar (System Settings) Sayfasında Yapılacak Ayarlar

​Gateway Ortamları (Gateway Environment) Sayfasında Yapılacak Ayarlar

​Kubernetes yönetimi Apinizer ile yapılıyor ise

​Kubernetes yönetimi Apinizer ile yapılmıyor ise

Worker ve Cache için role ve rolebinding’leri oluşturma

Worker ve Cache deployment’larını oluşturma

Worker ve Cache için servis oluşturma

Mongodb secret’ını Apinizer namespace’lerinden yeni oluşturulan namespace’lere kopyalama

​Oluşturulan ortamlara Log Konnektörü eklenmesi

​Yedekleme Yönetimi/Yedek Ayarları (Backup Management/Configuration) Sayfasında Yapılacak Ayarlar

​Diğer Ayarlar

​Sonraki Adımlar

API Portal Kurulumu

API Integration Kurulumu

Multi-Region Kurulum

Kubernetes Kurulumu

Giriş

API Manager (Yönetim Konsolu)

API Gateway

API Cache Server

Kurulum Öncesi Adımlar

Kurulum ve Ayarlamalar

Kubernetes Yetkilerinin Tanımlanması ve Namespace’lerin Oluşturulması

Kubernetes yönetimi Apinizer ile yapılıyor ise

Kubernetes yönetimi Apinizer ile yapılmıyor ise

API Manager (Yönetim Konsolu) Kurulumu

Mongodb bilgileriyle secret oluşturulması

API Manager’in Kubernetes deployment’ı

API Manager lisans anahtarının girilmesi

Apinizer Manager’ı SSL ile Başlatmak

Bağlantı Yönetimi (Connection Management) Sayfalarında Yapılacak Ayarlar

Genel Ayarlar (System Settings) Sayfasında Yapılacak Ayarlar

Gateway Ortamları (Gateway Environment) Sayfasında Yapılacak Ayarlar

Kubernetes yönetimi Apinizer ile yapılıyor ise

Kubernetes yönetimi Apinizer ile yapılmıyor ise

Oluşturulan ortamlara Log Konnektörü eklenmesi

Yedekleme Yönetimi/Yedek Ayarları (Backup Management/Configuration) Sayfasında Yapılacak Ayarlar

Diğer Ayarlar

Sonraki Adımlar
