Prometheus Kurulumu ve Scraping YapılandırmasıLink to Prometheus Kurulumu ve Scraping Yapılandırması

Prometheus, belirli hedeflerden metrikleri çekerek zaman serisi verisi olarak saklayan bir izleme sistemidir. Scraping, Prometheus’un hedef servislerden metrikleri periyodik olarak topladığı süreçtir. Apinizer Cache'in metrikleri 9091 portu üzerinden sağlanır ve Prometheus, bu metrikleri iki farklı yöntemle çekebilir:

  • Constant Scraping (Sabit Kazıma):
    Sabit scraping yönteminde, izlenecek servisler önceden belirlenmiş sabit IP adresleri veya DNS isimleriyle static_configs altında tanımlanır. Prometheus, bu servisleri düzenli aralıklarla sorgular. Bu yöntem, servis adreslerinin değişmediği veya manuel olarak tanımlanabildiği durumlarda kullanışlıdır.

  • Dynamic Scraping (Dinamik Kazıma):
    Dinamik scraping yönteminde, Prometheus, servisleri Kubernetes gibi bir servis keşif mekanizması aracılığıyla otomatik olarak keşfeder. kubernetes_sd_config veya benzeri yapılandırmalar sayesinde, servisler değiştikçe Prometheus yapılandırmasını güncellemeye gerek kalmaz. Bu yöntem, mikro hizmet mimarilerinde ve sürekli değişen altyapılarda büyük avantaj sağlar.

Bu iki yöntem, kullanım senaryosuna göre tercih edilerek Prometheus’un Apinizer Cache'den metrikleri çekmesini sağlar.

Sabit (Constant) Scraping Yapılandırması:Link to Sabit (Constant) Scraping Yapılandırması:

Apinizer Cache’in metrikleri 9091 portu üzerinden yayınlayabilmesi için ilgili container’a environment variable olarak -name: METRICS_ENABLED=TRUE parametresi tanımlanmalıdır.

...
containers:
- env:
  - name: METRICS_ENABLED
    value: "true"
...
YML

Constant Scraping yapılandırmasında, Prometheus'un metrikleri kazıyacağı servis adının belirtilmesi gerekmektedir. Bu nedenle, Apinizer Cache bileşeninin 9091 portuna yönlendirme yapacak bir servis oluşturulmalıdır.

apinizer-prometheus-svc.yaml

apiVersion: v1
kind: Service
metadata:
  name: cache-prometheus-service
  namespace: <CACHE_NAMESPACE>
spec:
  ports:
    - port: 9091
      protocol: TCP
      targetPort: 9091
  selector:
    app: cache
  type: ClusterIP
YML

Apinizer Cache’in 9091 portundan Prometheus’a metrik sağlaması için, Prometheus'un scraping yapılandırmasının ConfigMap üzerinden yapılması gerekir. Prometheus'un cache-prometheus-service adlı servisi belirlenen adreste static_configs içine tanımlanarak constant scraping yapılandırması gerçekleştirilir.

apiVersion: v1
kind: Namespace
metadata:
  name: monitoring
---
apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-config
  namespace: monitoring
data:
  prometheus.yml: |
    global:
      scrape_interval: 15s

    scrape_configs:
      - job_name: 'my-app-static'
        static_configs:
          - targets: ['cache-prometheus-service.<CACHE_NAMESPACE>.svc.cluster.local:9091']
YML

Dinamik (Dynamic) Scraping Yapılandırması:Link to Dinamik (Dynamic) Scraping Yapılandırması:

Dinamik scraping yöntemi, Prometheus’un Kubernetes içindeki podları otomatik olarak keşfetmesini sağlar. Bu yöntem sayesinde, her yeni pod için manuel scraping yapılandırması yapmak gerekmez. Prometheus, pod’lara eklenen belirli anotasyonları kullanarak metrikleri otomatik olarak çeker.

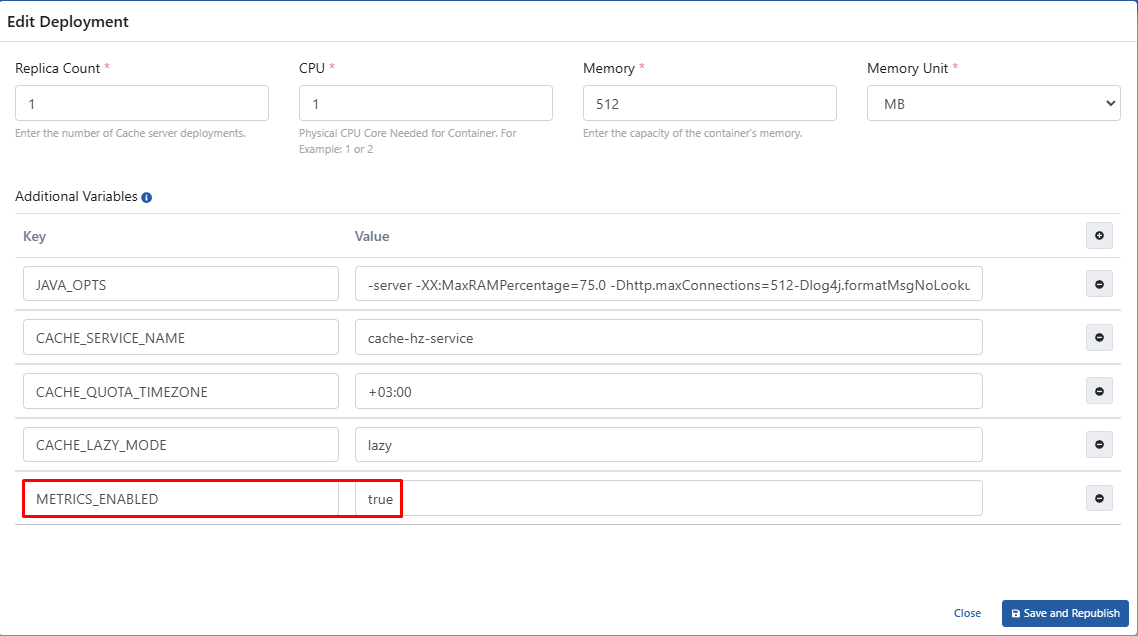

Cache metriklerinın Prometheus tarafından toplanabilmesi için Ağ Geçidi Ortamları(Gateway Environments) sayfasında Deployments & Services bölümünde Cache edit deployment seçeneği seçilerek METRICS_ENABLED=TRUE değişkeni eklenmelidir.

Kubernetes yönetimi Apinizer ile yapılmıyor iseLink to Kubernetes yönetimi Apinizer ile yapılmıyor ise

Prometheus’un Cache podlar'ından metrik toplamasını sağlamak için ilgili Deployment manifestine spec.template.metadata.annotations bölümüne ilgili anotasyonlar eklenmelidir. Buna ek olarak, Apinizer Cache'in metrikleri 9091 portu üzerinden yayınlayabilmesi için ilgili container’a environment variable olarak -name: METRICS_ENABLED=TRUE parametresi tanımlanmalıdır. Bu sayede metrik servisi 9091 portu üzerinden dışa aktarılacaktır ve Prometheus, 9091 portunda çalışan Apinizer Cache pod’unu otomatik olarak keşfedecek ve metrikleri kazıyacaktır.

...
template:
    metadata:
      annotations:
        prometheus.io/port: "9091"
        prometheus.io/scrape: "true"
...
YML
...
containers:
- env:
  - name: METRICS_ENABLED
    value: "true"
...
YML

Prometheus Scraping KonfigürasyonuLink to Prometheus Scraping Konfigürasyonu

Pod'lardaki anotasyonları keşfedebilmesi için Prometheus'un ConfigMap yapılandırmasında kubernetes_sd_configs kullanılarak dynamic scraping etkinleştirilmelidir.

Aşağıdaki ConfigMap örneği, Prometheus’un Kubernetes podlarını dinamik olarak keşfetmesini sağlar: Bu yapılandırma, Prometheus’un Kubernetes podlarını otomatik olarak keşfetmesini ve sadece prometheus.io/scrape: "true" anotasyonu olan podlardan metrik toplamasını sağlar. Böylece, Apinizer Cache'e dinamik scraping uygulanarak manuel hedef tanımlamaya gerek kalmadan metrikler Prometheus tarafından toplanabilir.

apiVersion: v1
kind: ConfigMap
metadata:
  name: prometheus-config
  namespace: monitoring
data:
  prometheus.yml: |
    global:
      scrape_interval: 15s

    scrape_configs:
      - job_name: 'kubernetes-pods'
        honor_labels: true
        kubernetes_sd_configs:
          - role: pod
        relabel_configs:
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape]
            action: keep
            regex: true
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scrape_slow]
            action: drop
            regex: true
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_scheme]
            action: replace
            regex: (https?)
            target_label: __scheme__
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_path]
            action: replace
            target_label: __metrics_path__
            regex: (.+)
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_port, __meta_kubernetes_pod_ip]
            action: replace
            regex: (\d+);(([A-Fa-f0-9]{1,4}::?){1,7}[A-Fa-f0-9]{1,4})
            replacement: '[$2]:$1'
            target_label: __address__
          - source_labels: [__meta_kubernetes_pod_annotation_prometheus_io_port, __meta_kubernetes_pod_ip]
            action: replace
            regex: (\d+);((([0-9]+?)(\.|$)){4})
            replacement: $2:$1
            target_label: __address__
          - action: labelmap
            regex: __meta_kubernetes_pod_annotation_prometheus_io_param_(.+)
            replacement: __param_$1
          - action: labelmap
            regex: __meta_kubernetes_pod_label_(.+)
          - source_labels: [__meta_kubernetes_namespace]
            action: replace
            target_label: namespace
          - source_labels: [__meta_kubernetes_pod_name]
            action: replace
            target_label: pod
          - source_labels: [__meta_kubernetes_pod_phase]
            regex: Pending|Succeeded|Failed|Completed
            action: drop
          - source_labels: [__meta_kubernetes_pod_node_name]
            action: replace
            target_label: node
YML

Prometheus'un KurulumuLink to Prometheus'un Kurulumu

Persistent Storage Yapılandırması
Prometheus'un metrikleri Kubernetes cluster'ındaki bir node üzerinde depolanacağı için PersistentVolume (PV) ve PersistentVolumeClaim (PVC) tanımlamalarının yapılması gerekmektedir. Bu yapılandırma, Prometheus'un kapanma veya yeniden başlatılma durumlarında verilerini korumasını sağlar.

apiVersion: v1
kind: PersistentVolume
metadata:
  name: prometheus-pv
  labels:
    type: local
spec:
  capacity:
    storage: 10Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: "/mnt/data/prometheus"
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: prometheus-pvc
  namespace: monitoring
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 10Gi
YML

Yukarıdaki PersistentVolume (PV) ve PersistentVolumeClaim (PVC) yapılandırması, Prometheus’un verilerini belirli bir node üzerinde saklamasını sağlar. Ancak burada kullanılan hostPath, Prometheus'un çalıştığı belirli bir node'un yerel dosya sistemine bağımlıdır.

Bu nedenle:

  • Prometheus pod’ları farklı bir node’a taşınırsa, yeni node üzerinde aynı hostPath dizini olmadığı sürece verilerini kaybedecektir.
  • Pod’ların her zaman aynı node üzerinde çalışmasını garanti altına almak için nodeAffinity veya nodeSelector kullanarak pod'ları belirli node'lara sabitlemek gerekir.

Alternatif olarak, verilerin node bağımsız bir şekilde saklanması için NFS, Ceph, Longhorn veya bir bulut tabanlı depolama çözümü kullanılabilir.

Aşağıdaki Prometheus Deployment YAML dosyasını sistemlerinize uygun olacak şekilde değiştirerek Kubernetes Cluster'ınıza yükleyin.

apiVersion: apps/v1
kind: Deployment
metadata:
  name: prometheus
  namespace: monitoring
spec:
  replicas: 1
  selector:
    matchLabels:
      app: prometheus
  template:
    metadata:
      labels:
        app: prometheus
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
            - matchExpressions:
              - key: kubernetes.io/hostname
                operator: In
                values:
                - <NODE_HOSTNAME>
      initContainers:
        - name: init-permissions
          image: busybox
          command: ["sh", "-c", "chown -R 65534:65534 /prometheus"]
          volumeMounts:
            - mountPath: /prometheus
              name: prometheus-storage
      containers:
        - name: prometheus
          image: prom/prometheus
          args:
            - "--config.file=/etc/prometheus/prometheus.yml"
            - "--storage.tsdb.path=/prometheus"
            - "--storage.tsdb.retention.time=7d"
          ports:
            - containerPort: 9090
          volumeMounts:
            - name: config-volume
              mountPath: /etc/prometheus
            - name: prometheus-storage
              mountPath: /prometheus
      volumes:
        - name: config-volume
          configMap:
            name: prometheus-config
        - name: prometheus-storage
          persistentVolumeClaim:
            claimName: prometheus-pvc
YML

Prometheus için Kubernetes Servisi oluşturulur.

apiVersion: v1
kind: Service
metadata:
  name: prometheus-service
  namespace: monitoring
spec:
  type: NodePort
  ports:
    - port: 9090
      targetPort: 9090
      nodePort: 30190
  selector:
    app: prometheus
YML

Prometheus Kubernetes üzerinde deploy olurken prometheus-service isminde ve NodePort tipinde bir Kubernetes servisi oluşturur. Bu servis kubernetes dışından Prometheus'a erişim için gereklidir. Ancak siz bu servis yerine Ingress veya kurumunuzda bağlantı yöntemi için hangi yapıyı kullanıyorsanız ona göre uyarlayabilirsiniz.
