Genel Bakış

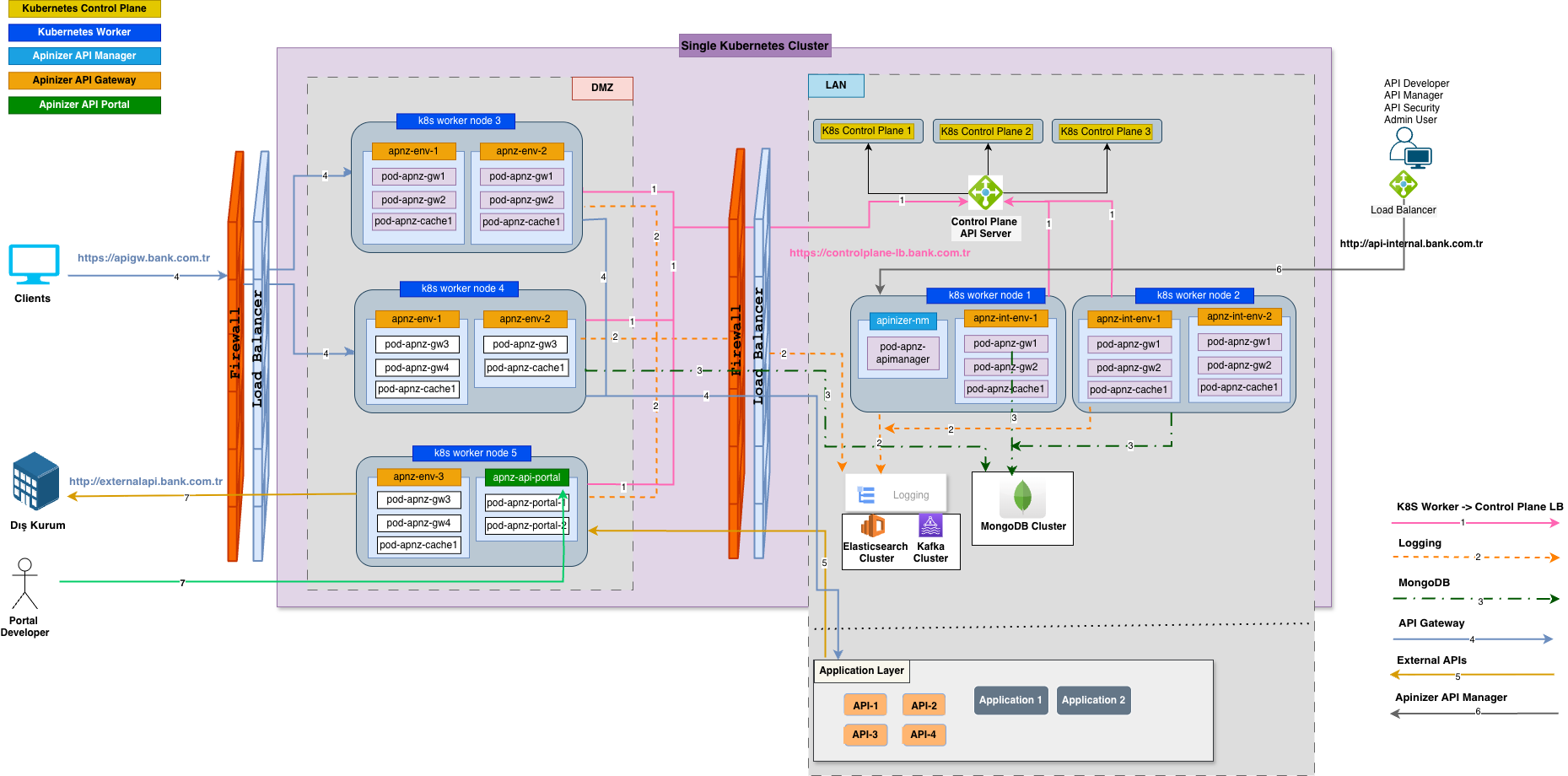

Topoloji 3, yüksek erişilebilirlik için tasarlanmış, tüm kritik bileşenlerin cluster yapısında çalıştığı bir topolojidir. Tüm bileşenler 12 sunucu üzerinde dağıtılmıştır.Mimari Yapı
1. Sistem Gereksinimleri
Detaylı sistem gereksinimleri için Genel Bakış sayfasına bakabilirsiniz.İşletim Sistemi
- Ubuntu Server 24.04 LTS veya RHEL 9.x
- Minimum kernel versiyonu: 5.4+
- SELinux: Disabled (RHEL için) veya Permissive mode
Yazılım Bileşenleri
| Bileşen | Versiyon/Gereksinim |
|---|---|
| Kubernetes | 1.31.0+ (HA Cluster) |
| Docker/Containerd | Kubernetes ile uyumlu versiyon |
| MongoDB | Herhangi bir versiyon (Replica Set - 3 node minimum) |
| Elasticsearch | 7.9.2+ (Cluster - 3 node minimum) |
| Network Plugin | Flannel 0.27.4 (veya uyumlu) |
| Load Balancer | HAProxy 2.0+ veya Nginx 1.18+ (HA yapılandırma) |
Yazılım bileşenleri hakkında detaylı bilgi için: Genel Bakış - Apinizer’ın İhtiyaç Duyduğu Bileşenler
Ağ Gereksinimleri
- Internet Erişimi: Kurulum sırasında gerekli
- DNS: Çalışan DNS çözümleme
- Firewall: Gerekli portların açık olması
- Load Balancer: HA yapılandırma (VIP)
- Network Latency: Node’lar arası < 1ms (aynı datacenter)
Ağ topolojisi ve port gereksinimleri hakkında detaylı bilgi için: Ağ Topolojisi ve Port Gereksinimleri
2. Donanım Gereksinimleri
Aşağıdaki gereksinimler tavsiye edilen minimum konfigürasyon için belirtilmiştir. Servis yüklerinize göre artırılmalıdır.| No | İşletim Sistemi | CPU | RAM | Disk | Kurulumlar |
|---|---|---|---|---|---|
| Sunucu 1 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 100GB | Kubernetes Control-Plane Node 1 |
| Sunucu 2 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 100GB | Kubernetes Control-Plane Node 2 |
| Sunucu 3 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 100GB | Kubernetes Control-Plane Node 3 |
| Sunucu 4 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 8GB | 100GB | Kubernetes Worker Node 1 |
| Sunucu 5 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 8GB | 100GB | Kubernetes Worker Node 2 |
| Sunucu 6 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 8GB | 100GB | Kubernetes Worker Node 3 |
| Sunucu 7 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 200GB | MongoDB Replica Set Node 1 |
| Sunucu 8 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 200GB | MongoDB Replica Set Node 2 |
| Sunucu 9 | Ubuntu Server 24.04 LTS / RHEL 9.x | 4 | 8GB | 200GB | MongoDB Replica Set Node 3 |
| Sunucu 10 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 32GB | 2TB | Elasticsearch Cluster Node 1 (Master+Data) |
| Sunucu 11 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 32GB | 2TB | Elasticsearch Cluster Node 2 (Master+Data) |
| Sunucu 12 | Ubuntu Server 24.04 LTS / RHEL 9.x | 8 | 32GB | 2TB | Elasticsearch Cluster Node 3 (Master+Data) |
Önemli: Yukarıdaki CPU, disk ve RAM değerleri örnek olarak verilmiştir. Bu değerler, trafik hacmi, API sayısı, politika karmaşıklığı ve diğer faktörlere göre değişiklik gösterebilir. Gerçek donanım gereksinimlerinizi belirlemek için Kapasite Planlama sayfasındaki kurallara göre hesaplama yapmanız önerilir.
3. Ağ Topolojisi
DMZ ve LAN Ayrımı (Zorunlu)
Yüksek erişilebilirlik topolojisi için DMZ (Demilitarized Zone) ve LAN (Local Area Network) ayrımı zorunludur. Bu yapı, güvenlik ve yüksek erişilebilirlik sağlar. Ağ Yapısı:- Internet: Dış dünyadan gelen trafik, yüksek erişilebilirlik yapılandırmasına sahip Load Balancer üzerinden (Port 443/80) DMZ zone’una yönlendirilir.
- DMZ Zone: Worker node’ları (3 adet) bu zone’da bulunur. Load Balancer, trafiği bu üç worker node arasında dağıtarak yük dengeleme ve yüksek erişilebilirlik sağlar.
- LAN Zone: Manager, MongoDB Replica Set (3 node) ve Elasticsearch Cluster (3 node) bu zone’da bulunur.
DMZ ve LAN zone’ları hakkında detaylı bilgi için: Genel Bakış - Temel Kavramlar ve Ağ Topolojisi ve Port Gereksinimleri
Port ve Firewall İzinleri
Bu topolojide sunucular DMZ ve LAN zone’larına ayrılmıştır. Worker node’lar DMZ’de, Control-Plane, MongoDB ve Elasticsearch node’ları LAN’da bulunur. Firewall kuralları, zone’lar arası iletişimi kontrol eder ve sadece gerekli portların açılmasını sağlar.Port gereksinimleri ve firewall kuralları hakkında detaylı bilgi için: Ağ Topolojisi ve Port Gereksinimleri sayfasına bakabilirsiniz. Bu sayfada Kubernetes, MongoDB, Elasticsearch ve Apinizer bileşenleri için tüm port gereksinimleri ve firewall kuralları detaylı olarak açıklanmıştır.
4. Kapasite Planlama
Bu topoloji, Tier 3 (Enterprise production) seviyesindeki yüksek trafikli sistemler için tasarlanmıştır:| Metrik | Değer |
|---|---|
| Günlük İstek | > 3,000,000 istek/gün |
| Saniyede İstek | > 100 istek/saniye |
| Peak Trafik | > 1,000 istek/saniye |
| Eşzamanlı Kullanıcı | > 1,000 kullanıcı |
| Uptime | %99.9+ |
Kapasite planlama hakkında detaylı bilgi için: Kapasite Planlama sayfasına bakabilirsiniz. Bu sayfada trafik tahmini, donanım gereksinimleri, MongoDB ve Elasticsearch veri büyüklüğü hesaplamaları ve benchmark performans sonuçları detaylı olarak açıklanmıştır.
Kurulum Öncesi Checklist
Kuruluma başlamadan önce aşağıdaki hazırlıkları yapmalısınız:| Kategori | Kontrol Maddesi |
|---|---|
| Altyapı | [ ] 12 sunucu hazırlandı (3 Control-Plane + 3 Worker + 3 MongoDB + 3 Elasticsearch) |
| [ ] Load Balancer hazırlandı (HA yapılandırma) | |
| [ ] İşletim sistemi kuruldu (Ubuntu 24.04 LTS veya RHEL 9.x) | |
| [ ] Sunucular arası ağ bağlantısı test edildi (< 1ms latency) | |
| [ ] DNS çözümleme çalışıyor | |
| [ ] Internet erişimi mevcut | |
| [ ] VIP (Virtual IP) yapılandırıldı | |
| Ağ | [ ] DMZ ve LAN zone’ları yapılandırıldı |
| [ ] Firewall kuralları yapılandırıldı | |
| [ ] Load balancer HA yapılandırıldı | |
| [ ] SSL/TLS sertifikaları hazırlandı | |
| [ ] Gerekli portlar açıldı | |
| [ ] Network segmentation uygulandı | |
| Yazılım | [ ] Kubernetes HA cluster kurulum paketleri hazır |
| [ ] MongoDB replica set kurulum paketleri hazır | |
| [ ] Elasticsearch cluster kurulum paketleri hazır | |
| [ ] Apinizer image’leri erişilebilir (DockerHub veya private registry) | |
| [ ] Load balancer yazılımı kuruldu (HA) | |
| Güvenlik | [ ] SSH anahtarları yapılandırıldı |
| [ ] Sudo erişimi yapılandırıldı | |
| [ ] Güvenlik güncellemeleri yapıldı | |
| [ ] Firewall kuralları test edildi | |
| [ ] SSL/TLS sertifikaları hazırlandı | |
| [ ] Network segmentation test edildi |
Kurulum öncesi detaylı öneriler için: Kurulum Öncesi Öneriler sayfasına bakabilirsiniz.
Kullanım Senaryoları
Bu topoloji, kritik production ortamları, yüksek trafikli sistemler (> 3M istek/gün), yüksek erişilebilirlik gereksinimleri (%99.9+ uptime), kritik iş süreçleri ve veri güvenliği gereksinimleri olan sistemler için idealdir.Topoloji seçim kılavuzu ve kullanım senaryoları hakkında detaylı bilgi için: Deployment Modelleri sayfasına bakabilirsiniz.
