1-) Grafana Kurulumu

​
Persistent Storage Yapılandırması

Grafana’nın verileri Kubernetes cluster’ındaki bir node üzerinde depolanacağı için PersistentVolume (PV) ve PersistentVolumeClaim (PVC) tanımlamalarının yapılması gerekmektedir. Bu yapılandırma, Grafana’nın kapanma veya yeniden başlatılma durumlarında verilerini korumasını sağlar.
apiVersion: v1
kind: PersistentVolume
metadata:
  name: grafana-pv
  namespace: monitoring
spec:
  capacity:
    storage: 1Gi
  accessModes:
    - ReadWriteOnce
  hostPath:
    path: /mnt/data/grafana
  persistentVolumeReclaimPolicy: Retain
---
apiVersion: v1
kind: PersistentVolumeClaim
metadata:
  name: grafana-pvc
  namespace: monitoring
spec:
  accessModes:
    - ReadWriteOnce
  resources:
    requests:
      storage: 1Gi
Yukarıdaki PersistentVolume (PV) ve PersistentVolumeClaim (PVC) yapılandırması, Grafana’nın verilerini belirli bir node üzerinde saklamasını sağlar. Ancak burada kullanılan hostPath, Grafana’nın çalıştığı belirli bir node’un yerel dosya sistemine bağımlıdır.Bu nedenle:
  • Grafana pod’ları farklı bir node’a taşınırsa, yeni node üzerinde aynı hostPath dizini olmadığı sürece verilerini kaybedecektir.
  • Pod’ların her zaman aynı node üzerinde çalışmasını garanti altına almak için nodeAffinity veya nodeSelector kullanarak pod’ları belirli node’lara sabitlemek gerekir.
Alternatif olarak, verilerin node bağımsız bir şekilde saklanması için NFS, Ceph, Longhorn veya bir bulut tabanlı depolama çözümü kullanılabilir.

​
Grafana Secret Yapılandırması

// Grafana arayüzüne girecek admin kullanıcısının şifresi ve parolası belirlenir.
GF_SECURITY_ADMIN_USER=admin
GF_SECURITY_ADMIN_PASSWORD=<YOUR_GRAFANA_PASSWORD>
echo -n ${GF_SECURITY_ADMIN_USER} | base64 //Bunun çıktısını bir sonraki adımda <ENCODED_GF_SECURITY_ADMIN_USER> değişkeni yerine koyacağız
echo -n ${GF_SECURITY_ADMIN_PASSWORD} | base64 //Bunun çıktısını bir sonraki adımda <ENCODED_GF_SECURITY_ADMIN_PASSWORD> değişkeni yerine koyacağız
Grafana arayüzünde kullanılacak kullanıcı adı ve şifre aşağıda verilen secret ile saklanır.
apiVersion: v1
kind: Secret
metadata:
  name: grafana-secrets
  namespace: monitoring
type: Opaque
data:
  GF_SECURITY_ADMIN_USER: <ENCODED_GF_SECURITY_ADMIN_USER>
  GF_SECURITY_ADMIN_PASSWORD: <ENCODED_GF_SECURITY_ADMIN_PASSWORD>

​
Grafana Deployment Yapılandırması

Aşağıdaki Grafana Deployment YAML dosyasını sistemlerinize uygun olacak şekilde değiştirerek Kubernetes Cluster’ınıza yükleyin.
apiVersion: apps/v1
kind: Deployment
metadata:
  labels:
    app: grafana
  name: grafana
  namespace: monitoring
spec:
  replicas: 1
  selector:
    matchLabels:
      app: grafana
  template:
    metadata:
      labels:
        app: grafana
    spec:
      affinity:
        nodeAffinity:
          requiredDuringSchedulingIgnoredDuringExecution:
            nodeSelectorTerms:
              - matchExpressions:
                  - key: kubernetes.io/hostname
                    operator: In
                    values:
                      - <NODE_HOSTNAME>
      initContainers:
        - name: init-permissions
          image: busybox
          command: ["sh", "-c", "chown -R 472:472 /var/lib/grafana"]
          volumeMounts:
            - mountPath: /var/lib/grafana
              name: grafana-storage
      containers:
        - name: grafana
          image: grafana/grafana:11.6.1
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 3000
              name: http-grafana
              protocol: TCP
          readinessProbe:
            httpGet:
              path: /api/health
              port: 3000
              scheme: HTTP
            initialDelaySeconds: 10
            periodSeconds: 30
            successThreshold: 1
            timeoutSeconds: 5
          livenessProbe:
            httpGet:
              path: /api/health
              port: 3000
              scheme: HTTP
            initialDelaySeconds: 30
            periodSeconds: 10
            successThreshold: 1
            timeoutSeconds: 5
          resources:
            requests:
              cpu: 256m
              memory: 256Mi
          envFrom:
            - secretRef:
                name: grafana-secrets
          volumeMounts:
            - mountPath: /var/lib/grafana
              name: grafana-storage
      volumes:
        - name: grafana-storage
          persistentVolumeClaim:
            claimName: grafana-pvc

​
Grafana için Kubernetes Servisi oluşturulur.

apiVersion: v1
kind: Service
metadata:
  name: grafana
  namespace: monitoring
  labels:
    app: grafana
spec:
  ports:
    - name: http
      port: 3000
      nodePort: 32181
  selector:
    app: grafana
  type: NodePort
Grafana Kubernetes üzerinde deploy olurken grafana isminde ve NodePort tipinde bir Kubernetes servisi oluşturur. Bu servis kubernetes dışından Grafana’ya erişim için gereklidir. Ancak siz bu servis yerine Ingress veya kurumunuzda bağlantı yöntemi için hangi yapıyı kullanıyorsanız ona göre uyarlayabilirsiniz.

​
2) Grafana Üzerinde Data Source Olarak Prometheus’un Ayarlanması

  1. Grafana’da Oturum Açın

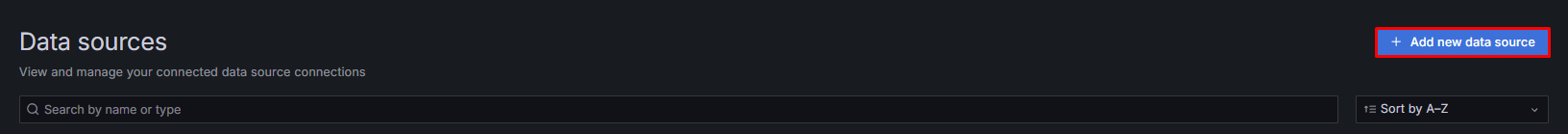

  2. Sol Menüden Data Source sekmesine tıklayın ve Add new data source seçeneğini seçin.
Data Source Seçimi
  1. Data source olarak Prometheus seçilir.
Data Source Olarak Prometheus Seçimi

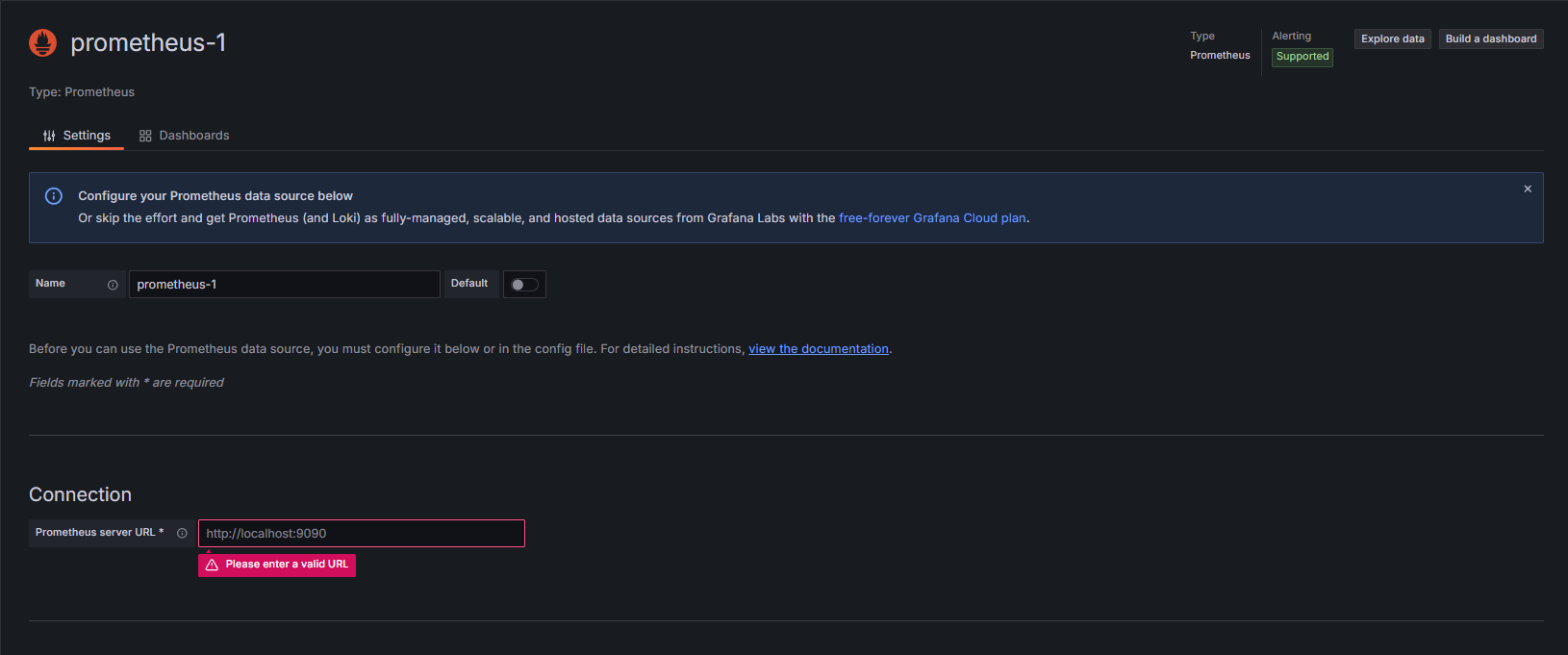

  1. Prometheus Connection url’si ve gerekli diğer ayarlar girilip kaydedilir.
Prometheus Connection URL Ayarlanması

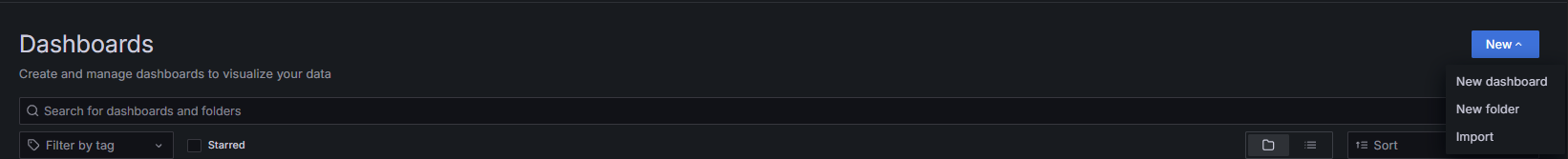

  1. Sol Menüden Dashboard sekmesine tıklayın ve new dashboard seçeneğini seçin.
New Dashboard Oluşturma

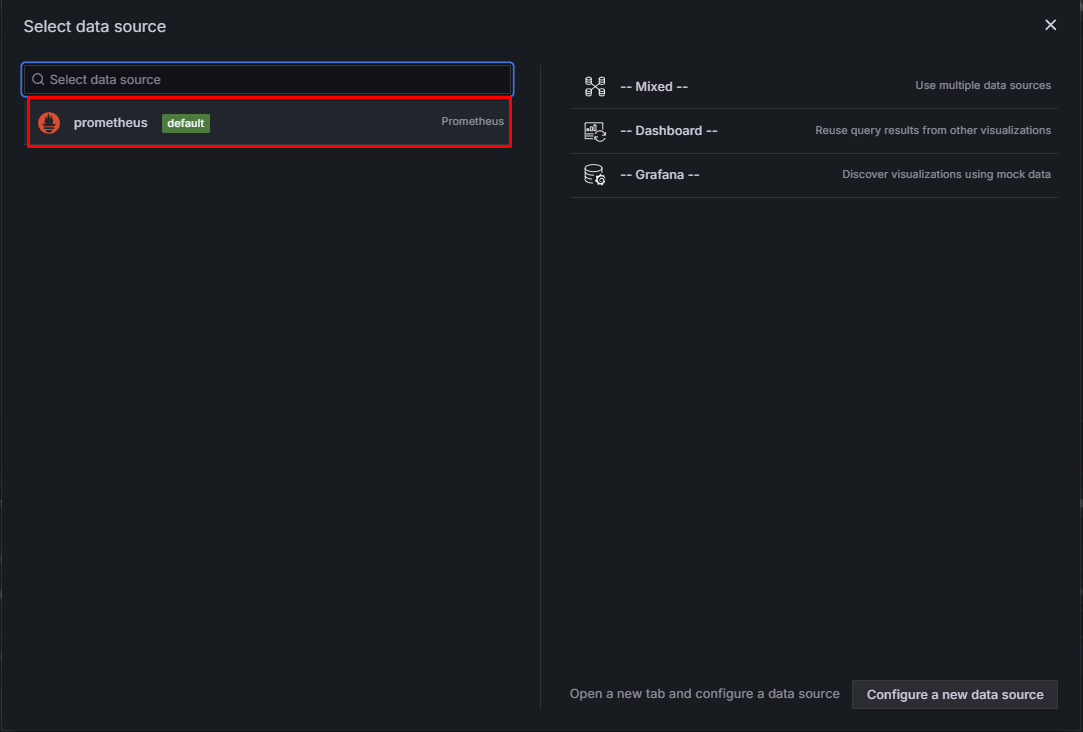

  1. Yeni dashboard oluşturulur ve data source olarak prometheus seçilir.
Data Source Seçimi
